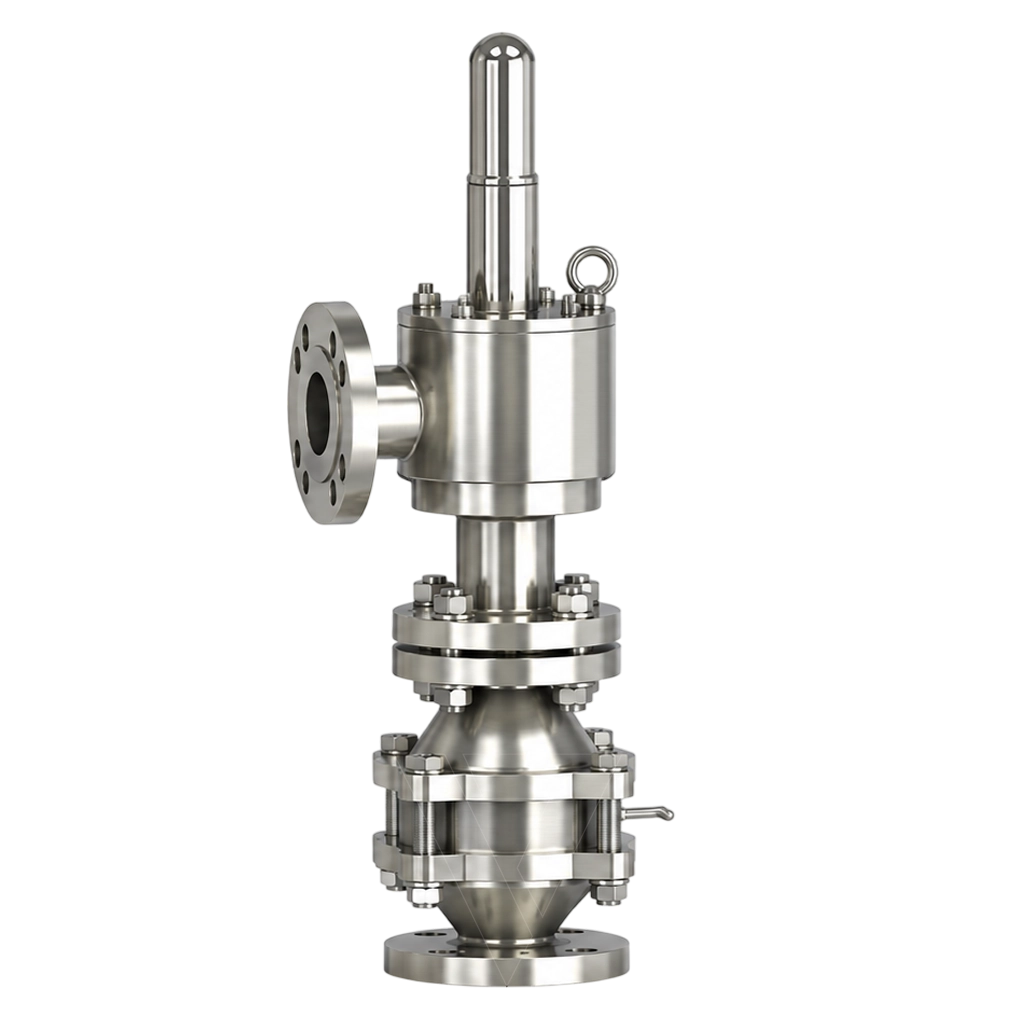

ALEV TUTUCULU KAPALI TİP BASINÇ TAHLİYE VANASI (PRV)
Model Kodu:
"VP-PRV+FA-XXX-XX-XXX-XX''-150#-PA
VP-PRV+FA-XXX-XX-XXX-DNXX-PN16-PA"
Alev Tutuculu Kapalı Tip Basınç Tahliye Vanası (PRV), depolama tankları ve düşük basınçlı tanklarda pozitif basıncın belirlenen set değerini aşmasını önlemek ve tahliye edilen gaz veya buharı kapalı bir hatta yönlendirmek amacıyla kullanılan mekanik bir tank koruma ekipmanıdır. Ağırlık veya yay kuvvetiyle kapalı konumda tutulan basınç paleti, tank iç basıncı set değerine ulaştığında açılır; basınç tekrar normal çalışma aralığına geldiğinde kapanır.
Kapalı Tip (Pipe-Away) PRV, tahliyenin vent hattına, buhar geri kazanım ünitesine (VRU), flare veya uygun bir toplama sistemine yönlendirilmesi gereken uygulamalarda kullanılır. Uygun mühendislik değerlendirmesi sonucunda, ana basınç-vakum korumasını sağlayan bir PVRV'ye ilave ikinci bir pozitif basınç güvenlik önlemi olarak da değerlendirilebilir. Entegre alev tutucu deflagrasyon alevinin tank tarafına ilerlemesini engellemek amacıyla ilave koruma sağlar. Alev tutucu bölümü IIA, IIB3 ve IIC gaz grupları için seçilebilir; uygun konfigürasyonlarda Short-Time Burning ve Endurance Burning gereklilikleri karşılanabilir.
PRV seçiminde gerekli tahliye kapasitesinin yanında kapalı tahliye hattındaki geri basınç ve proses koşulları da değerlendirilmelidir. Normal venting gereksinimlerinin belirlenmesinde API 2000 referans alınır. Alev tutucu seçiminde gaz grubu, MESG, alev yayılım koşulları ve kullanım konumu ayrıca değerlendirilir; alev tutucu bölümü için ISO/IEC 80079-49:2024 ve ISO 16852:2016 referansları dikkate alınır.
